Производство СГУ под заказ учитывает параметры конкретного компрессора: рабочее давление газа, диаметр вала, состав уплотняемой среды. Подробнее об этом подходе рассказано на странице производство СГУ. В статье разобрано, зачем нужен индивидуальный подбор параметров уплотнения, какие данные передаёт заказчик и как строится процесс от чертежа до готового узла.
Зачем нужно производство СГУ (СГДУ) под конкретный компрессор
Сухие газодинамические уплотнения не выпускаются как универсальный товар со склада. Каждый компрессор имеет свой диаметр вала, рабочее давление газа и состав перекачиваемой среды сухого газодинамического узла. Уплотнение, рассчитанное под другие параметры, не обеспечит герметичность и быстро выйдет из строя.
Производство под заказ решает эту проблему. Инженеры рассчитывают геометрию узла для конкретных условий эксплуатации. Это касается профиля спиральных канавок, материала торцовой пары уплотнения и жёсткости пружин.
Такой подход особенно важен для нагнетателей природного газа на компрессорных станциях. Там сухие газодинамические уплотнения работают при высоком давлении газа и высоких скоростях вращения вала, где отклонение параметров недопустимо.
Принцип работы сухих газодинамических уплотнений
Сухое газодинамическое уплотнение состоит из двух торцовых деталей. Седло вращается вместе с валом компрессора. Торец остаётся неподвижным в корпусе узла. В состоянии покоя пружины прижимают торец к седлу.
При запуске компрессора вал начинает вращение. Спиральные канавки на седле захватывают буферный газ и нагнетают его к центру уплотнения. Давление газа в тонком слое растёт, и торец отходит от седла на несколько микрон.
Формируется устойчивый газовый зазор между торцовыми поверхностями. Величина зазора обычно составляет 2–5 мкм. Механический контакт прекращается, сухое уплотнение работает без трения и без утечки газа в атмосферу.
Важно! Устойчивость газового зазора зависит от стабильности давления буферного газа. Перепады давления в системе подачи снижают ресурс уплотнения.
Какие параметры передаёт заказчик
Перед запуском производства заказчик заполняет опросный лист. От полноты данных зависит точность расчёта уплотнения и, как следствие, срок его службы.
| Параметр | Зачем нужен |
|---|---|
| Диаметр вала компрессора | Определяет размерный ряд уплотнения |
| Рабочее давление уплотняемого газа | Влияет на выбор конструкции (одинарное, тандемное) |
| Состав перекачиваемого газа | Определяет материалы торцовой пары |
| Частота вращения вала | Используется при расчёте канавок и балансировке |
| Температура рабочей среды | Влияет на выбор вторичных уплотнительных колец |
Дополнительно указывается тип компрессора — центробежный или поршневой, а также параметры существующей системы подачи буферного газа и системы контроля утечек, если такие системы уже смонтированы на объекте.
Важно! Ошибки в исходных данных приводят к несоответствию уплотнения реальным условиям работы компрессора. Проверка данных перед запуском производства обязательна.
Материалы уплотнительной пары
Материалы для изготовления сухих газодинамических уплотнений СГДУ подбираются с учётом состава газа и рабочего давления. От правильного выбора материалов зависит химическая стойкость и ресурс пары, а также вероятность утечки при длительной эксплуатации.
| Деталь | Материал | Назначение |
|---|---|---|
| Седло | Карбид кремния | Основная рабочая поверхность |
| Торец | Графит с пропитками | Низкое трение при пуске |
| Корпус | Нержавеющая сталь | Защита от коррозии |
| Вторичные кольца | Витон, PTFE | Герметизация статичных соединений |
Карбид кремния устойчив к воздействию природного газа с примесями сероводорода. Для газов с высоким содержанием водорода применяются специальные сплавы, снижающие проницаемость материала и риск утечки газов через торцовую пару.
Индивидуальные конструктивные решения
Помимо расчёта размеров, производство под заказ включает выбор конструктивного типа уплотнения. Тип подбирается исходя из давления газа и требований к безопасности эксплуатации.
- Одинарное уплотнение — для низкого давления и нетоксичных сред.
- Тандемное уплотнение — для природного газа высокого давления.
- Двойное уплотнение «спина-к-спине» — для особых условий эксплуатации.
- Уплотнение с увеличенным зазором — для запылённого или влажного газа.
Для взрывоопасных сред газа дополнительно прорабатывается система отвода утечек в безопасную зону через систему вентиляции. Это требование продиктовано нормами промышленной безопасности на объектах нефтегазовой отрасли.
Реинжиниринг импортных уплотнений
Отдельное направление — производство сухих газодинамических уплотнений СГДУ взамен импортных аналогов. Инженеры выполняют обмер снятого узла и восстанавливают чертежи по фактическим размерам торцовых поверхностей. Такой реинжиниринг позволяет заменить зарубежную деталь без остановки компрессора на длительный срок.
Где применяются сухие газодинамические уплотнения под заказ
Индивидуальное производство СГУ востребовано там, где типовое уплотнение не подходит по параметрам. Это оборудование газовой, нефтяной и химической промышленности с нестандартными условиями работы.
- Центробежные компрессоры на компрессорных станциях магистральных газопроводов высокого давления.
- Газодожимные компрессоры для подготовки природного газа к транспортировке.
- Компрессоры технологического газа на химических предприятиях.
- Насосы для перекачки сжиженных углеводородных газов и других жидкостей под давлением.
На таких объектах утечка газа через уплотнение вала недопустима по требованиям безопасности. Именно поэтому производство под заказ с точным расчётом газового зазора становится единственным приемлемым решением.
Технологический процесс производства под заказ
После согласования технического задания начинается производственный цикл. Он строится по единой последовательности, независимо от конструктивных особенностей конкретного узла уплотнения.
- Разработка рабочих чертежей под параметры заказчика.
- Закупка и входной контроль материалов торцовой пары.

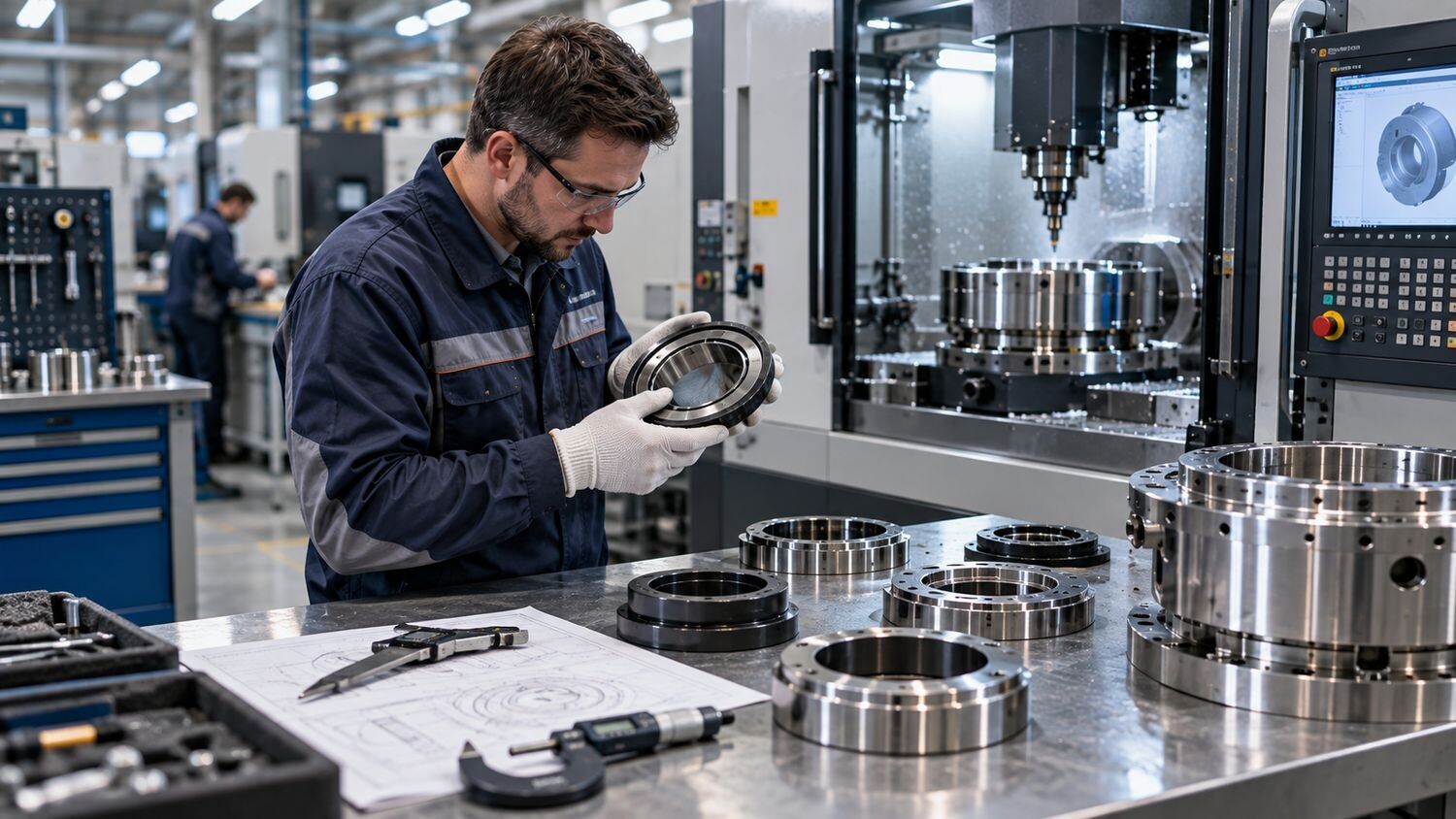

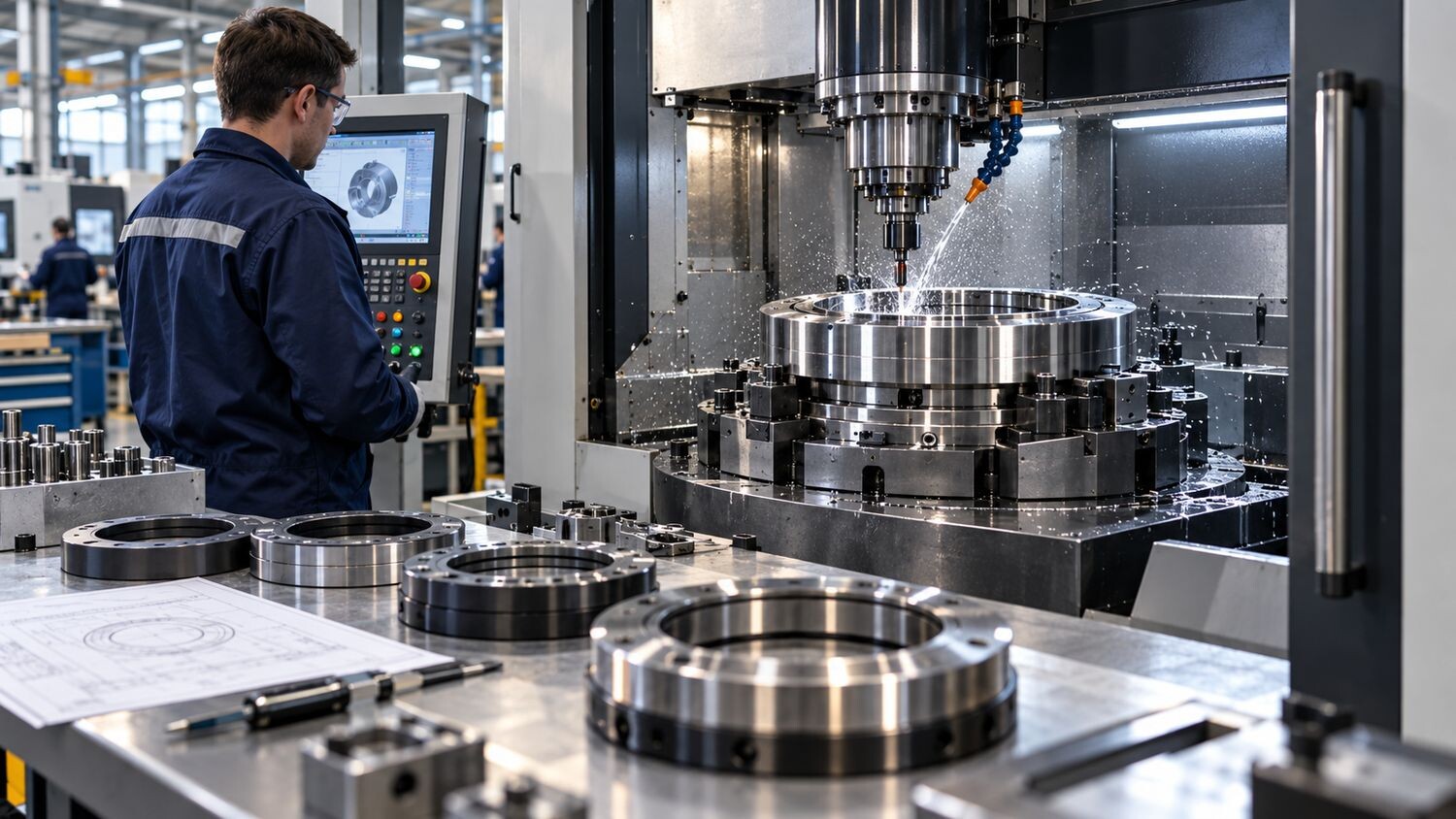

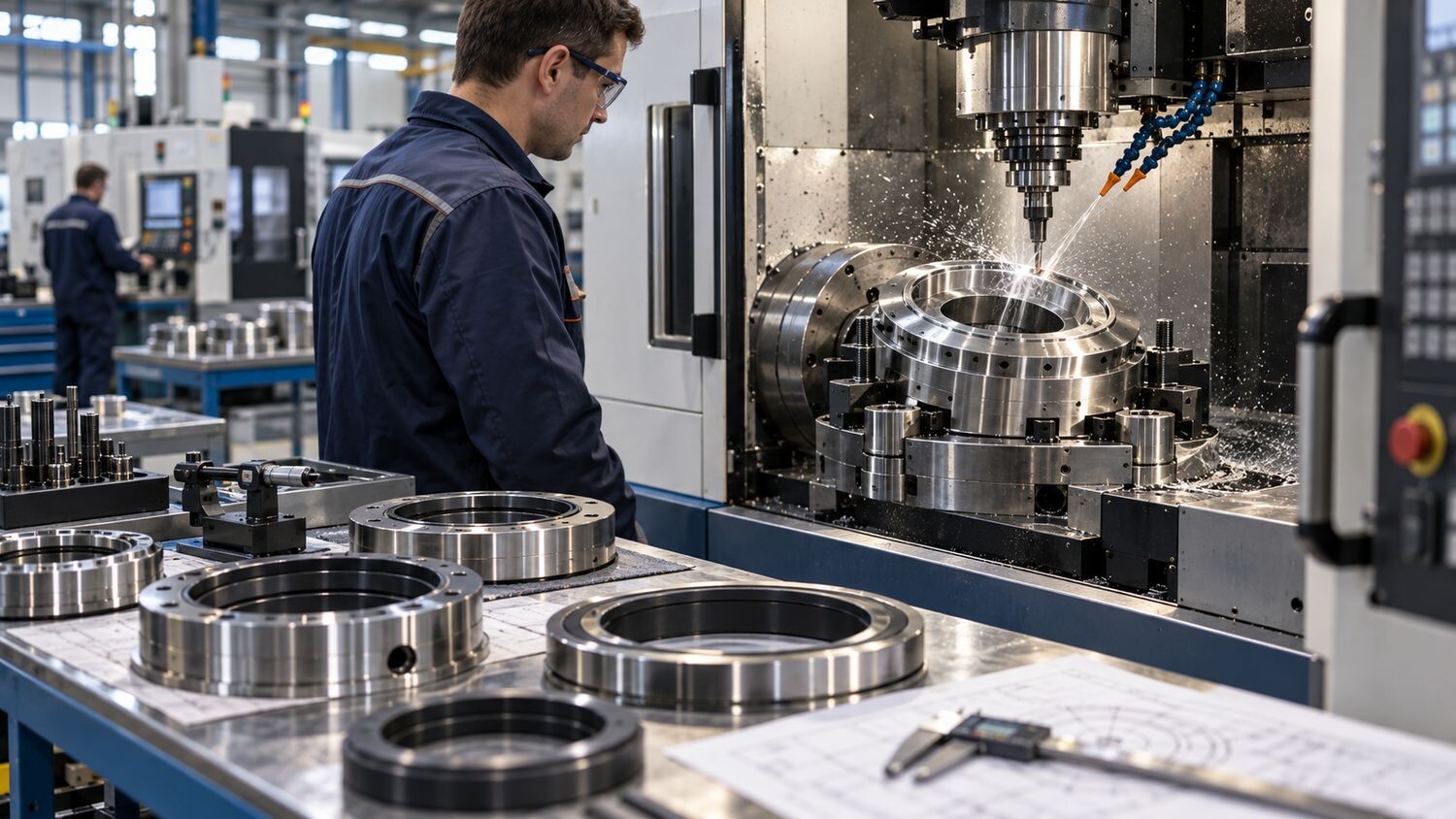

- Токарная и фрезерная обработка деталей.
- Лазерная обработка спиральных канавок на седле.
- Притирка и полировка торцовых поверхностей.
- Сборка узла и предварительная проверка геометрии.
- Балансировка вращающихся деталей на стенде.
- Испытания под давлением, соответствующим рабочим параметрам заказчика.
Каждая партия деталей сопровождается сертификатами на материалы. Это подтверждает соответствие химического состава стали и карбида кремния техническим требованиям заказа.
Контроль на этапе сборки уплотнения
Сборка узла выполняется в помещении с контролируемым уровнем чистоты воздуха. Попадание пыли или мелких частиц на торцовые поверхности недопустимо — это приводит к образованию рисок и последующей утечке газа.
После сборки узел проверяется на соответствие исходным чертежам. Измеряются газовый зазор между торцовыми поверхностями седла и торца, осевое перемещение вращающихся деталей и усилие сжатия пружин.
Сравнение серийного и индивидуального изготовления
| Критерий | Серийное изготовление | Производство под заказ |
|---|---|---|
| Соответствие параметрам компрессора | Приблизительное | Точное, под конкретный агрегат |
| Срок изготовления | Короче за счёт готовых деталей | Дольше, из-за разработки чертежей |
| Ресурс уплотнения | Средний | Выше при точном соответствии условиям |
| Применение | Типовое оборудование | Нестандартные и импортные компрессоры |
Для типового оборудования иногда достаточно уплотнения из стандартного размерного ряда. Но для большинства промышленных компрессоров производство под заказ остаётся более надёжным решением с точки зрения долговечности узла.
Сроки изготовления и приёмка уплотнений
Срок изготовления зависит от сложности конструкции и наличия материалов на складе предприятия. Простое одинарное уплотнение производится быстрее тандемной конструкции с двумя ступенями.
Средний срок производства СГДУ составляет от четырёх до восьми недель. В расчёт входят разработка чертежей, изготовление деталей, сборка и полная программа испытаний под рабочим давлением газа.
Приёмка готового узла проходит в присутствии представителя заказчика или по протоколу удалённой приёмки. Проверяются результаты стендовых испытаний на утечку газа, комплектность документации и внешнее состояние деталей уплотнения.
Важно! Перед монтажом уплотнения на компрессор рекомендуется повторно проверить чистоту системы подачи буферного газа и исправность контрольно-измерительных приборов расхода.
Часто задаваемые вопросы
Можно ли заказать уплотнение по образцу без чертежей?
Да, для этого выполняется обмер существующего узла и разрабатываются чертежи по фактическим размерам. Такой подход применяется при замене импортных сухих уплотнений.
От чего зависит стоимость производства под заказ?
Стоимость определяется сложностью конструкции, выбранными материалами и объёмом требуемых испытаний. Тандемные уплотнения обходятся дороже одинарных из-за двух ступеней высокого давления.
Нужно ли менять систему подачи газа при замене уплотнения?
Не всегда. Если параметры нового уплотнения совпадают с прежними, существующая система подготовки газа остаётся без изменений.
Итог
Производство сухих газодинамических уплотнений (СГДУ) под заказ — единственный способ получить уплотнение, полностью соответствующее параметрам конкретного компрессора. Индивидуальный расчёт геометрии, подбор материалов и полная программа испытаний под рабочим давлением обеспечивают стабильную работу газодинамического узла без утечек на протяжении расчётного срока службы.
